Med to gitter-master har jeg HF på ene, en 15 mtr. Carl C mast, HF antennen i sin egen mast, i denne er der en Fritzel FB 53, 5 element tre bånds beam, af ældre årgang, som er renoveret  af to omgange.

 Med udligger arm er der monteret. på den ene side Dipoler til 40M og 80M på samme balun ( Frizel 1:1 balun )

 På den anden side dipol til 30M også med Fritzel 1:1 balun, på denne påtænker jeg en 60M dipol.

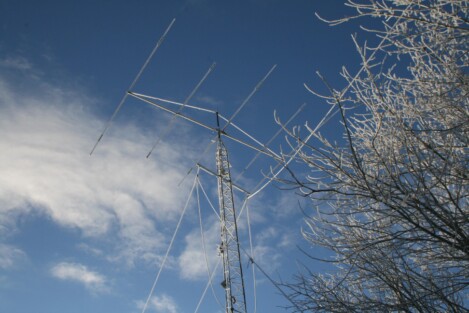

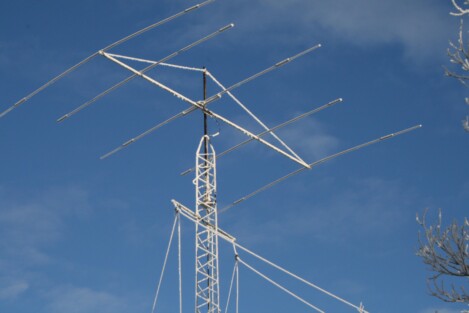

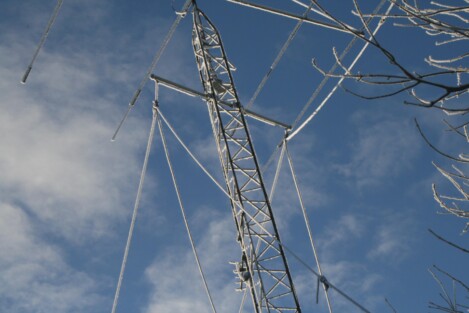

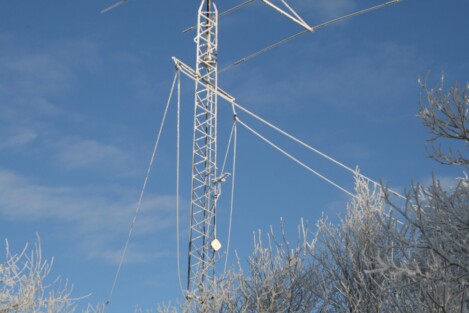

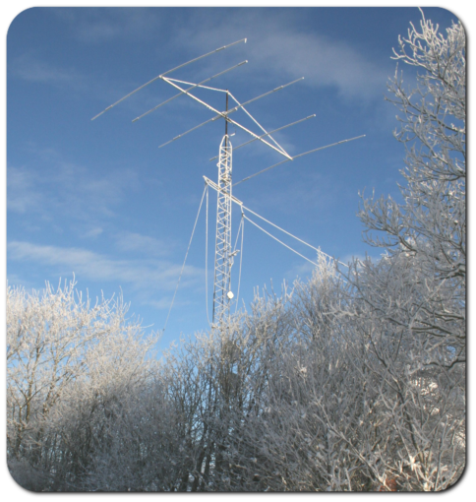

 Billed til venstre er taget en kold vinterdag, godt med rim, men der ses den tværgående udligger arm tydelig med dipolerne

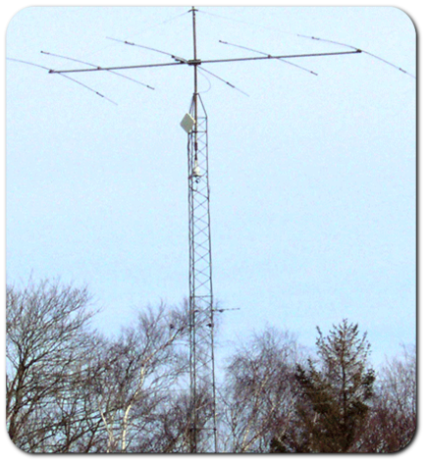

Uden udliggerarmen monteret.

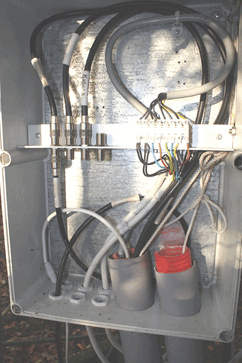

Skab til samling af kabler


Ved foden af masten er der opsat et skab
( vandtæt ) hvor kabler fra antennerne samles og videre kobles til kablerene der kommer fra radioerne.

Alle kabler fra Radio og kontrolbox føres i  nedgravevede rør.

HF antenne
Til HF bruger jeg til 10M - 15M - 20M en 5 element Yagi af MRK. Fritzel FB53
Billederne er fra renoveringen af den ene af den type.

Tegningen nedenfor er af en nyere FB 53. Jeg købte alle stumper til renoveringen hos den nye producent af Fritzel antenner.
Link: http://www.hofi.de/


Fritzel FB 53 YAGI







Billeder fra den færdige FB53


Jeg har 2 stk. FB53, så jeg renoverede de ene. Total renoveret med ny dele fra HOFI og udskiftning af alle skruer og bolter, rustfri altsammen.
Færdig monteret og afprøvet, med perfekt standbølge på de 3 bånd.  Hele antennen fik derefter K70 lak af 2 gange. Den skinner i måneskin.
