Digital Radio

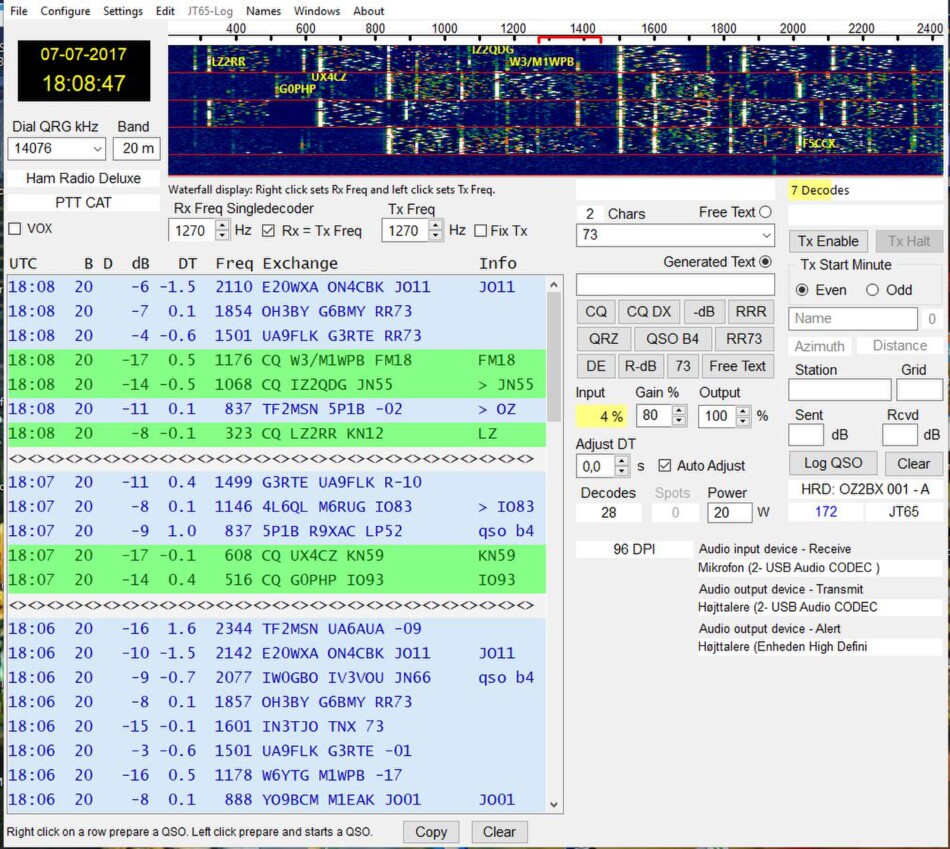

JT65 - JT9
Kort beskrivelse af JT65

JT65 er en amatørradio QSO kommunikationsprotokol udviklet af Joe Taylor, K1JT . JT65 har 3 submoder: JT65A, JT65B og JT65C. JT65s mest populære submode er JT65A. JT65 får '65' fra de 65 toner, den bruger.
Hver transmission begynder ved t = 1s efter starten af ​​et UTC-minut og slutter ved t = 47,8 s. Hver transmission skal begynde inden for de første 4 sekunder af det minut, der skal dekodes. Flere stationer sender på samme bærer ved hjælp af både FDM og TDM metoder. Initierende stationer vælger enten det lige eller ulige minut at sende og reagere stationer sende på det modsatte minut.
En synkroniseret (lav) tone er at markere den nederste grænse for hver stations signal. Synkroniseringstonen er ved 1270,5 Hz . Initieringsstationen er ansvarlig for at vælge en forskydning, der ikke er i konflikt med en anden stations signal. JT65 bruger 126 sammenhængende tidsintervaller, hver af længden 0,372 s (4096 prøver ved 11025 prøver pr. Sekund). Inden for hvert interval er bølgeformen en sinusoid med konstant amplitude ved en af ​​65 foruddefinerede frekvenser, og frekvensændringer mellem intervaller udføres på en fase-kontinuerlig måde.
FT8
Kort beskrivelse af FT8-protokollen

WSJT-X Version 1.8.0 indeholder en ny tilstand kaldet FT8, udviklet af K9AN Og K1JT. Modusnavnet "FT8" står for "Franke og Taylor, 8-FSK Modulering ". FT8 bruger 15 sekunders T / R sekvenser, giver 50% eller bedre dekodnings sandsynlighed ned til -20 dB på en AWGN-kanal og opretholder god ydeevne på Doppler-spredt fading kanaler. En Auto-sequencing facilitet indeholder en mulighed for at reagere automatisk til det første afkodede svar på din CQ. FT8 QSO'er er 4 gange hurtigere End dem, der er lavet med JT65 eller JT9. FT8 er en glimrende tilstand til HF DXing og til situationer som multi-hop E_s på 6 meter, hvor dyb QSB kan muliggøre hurtig og pålidelig afslutning af QSO'er.

Nogle vigtige egenskaber ved FT8:

  • - T / R sekvenslængde: 15 s
  • - Meddelelseslængde: 75 bits + 12-bit CRC
  • - FEC-kode: LDPC (174,87)
  • - Modulation: 8-FSK, toneafstand 6,25 Hz
  • - Konstant konvolutbølgeform
  • - Besat båndbredde: 50 Hz
  • - Synkronisering: 7x7 Costas arrayer i starten, midten og slutningen
  • - Overførselsvarighed: 79 * 1920/12000 = 12,64 s
  • - Dekodningstærskel: -20 dB; Flere dB lavere med AP-dekodning
  • - Multi-dekoder finder og dekoder alle FT8 signaler i passband
  • - Valgfri automatisk sekventering og automatisk svar på et CQ svar
  • - Operationel adfærd ligner JT9, JT65
