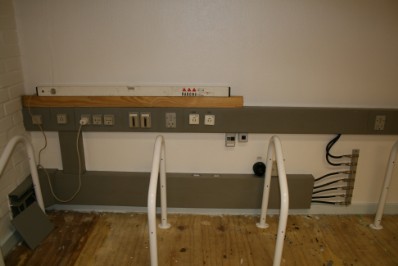

Efter maling opsætning af loftbelysning er der klar til at trække de nødvendige kabler. Antenner kabler kommer fra de 2 gitter-master i kabelrør direkte ind i de monterede kabel-bakker. Til at holde styr på diverse antenner har jeg lavet en skinne, hvor alle udefra kommende antenner er monteret..

Kabler til rotor er ført frem og montere i stik ( trajler stik )

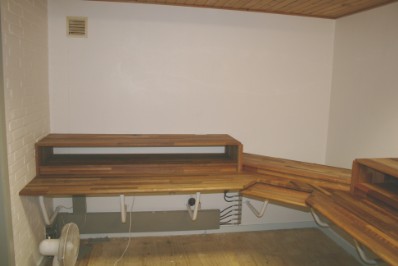

Til at bære bordpladerne brugte jeg knægter som er monteret direkte på vægen.
Disse er ikke bredde nok så der monteret et stykke U-profil på 80 CM.
Bord pladerne er 62 cm. bred og skæret i smig i to vinkler

Fra væggen til forkant af bordkant er der 85 cm, der 23 cm fra væggen til bordpladens bagkant er ca. 23 cm.
Der er fin plads til komme med diverse kabler til radioer og m.m.

Hylderne som diverse udstyr skal stå på er 40 cm. bred, men er rykket 5 cm fra væggen for at give plads til diverse kabler og den øverste hylde er 45 cm. så den dække helt ind til væggen

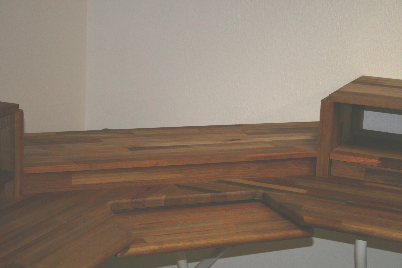

Selve hjørne hylden er lidt mere kompliceret at beskive, men principet er den samme. I bordpladen er der lavet udskæring til tastatur som derved er blevet nedfældet og samtidig mere anvendelig.

Så kom det så langt at man kan begynde opsætning af diverse grej..

I forbindelse med nedtagning og opsætning af grejet blev alle dele fotograferet forfra bagfra og med alle serie nummer.
Det få man nomal ikke gjort, men det er en god ide ( tror jeg )


Efter diverse prøve opsætninger, for det skulle være let at betjener diverse ting, kom den til en tilfredsstilende opsætning. Så begyndte kablingen ( dette punk gør at jeg aldrig mere skal lave sådan et projekt ). Jeg syntes at det hele var gennemtænkt, med kabelbakker m.m. de blev begge fyldte så lågget ikke kunne monteres. Det er godt at kabelbinder er opfundet og i store størelse.

   Sådan kom det færdige resultat til at se ud, og endelig FÆRDIG
